CWA Series

壁面埋込型DVI-SDIコンバータ

CWA-DVI-SDI

型番:CWA-DVI-SDI

低遅延/スケーラー搭載
壁面埋込型DVI-SDIコンバータ

壁面コンセントスペース・シーリングペンダントに埋込可能なDVI-SDIコンバータです。
DVI系内視鏡装置の映像信号を3G-SDI/HD-SDI信号に変換できます。また、生体モニタなどのPC系解像度は、内蔵スケーラー機能により、3G-SDI/HD-SDI信号に変換できます。

埋込部分奥行43mmの超コンパクト設計

低遅延を優先する「スケーラーON/OFF自動切替機能」を搭載

ビデオ解像度DVI信号の変換遅延は0フレーム

※スケーリング機能使用時は最大2フレーム

WSXGA+、SXGA、XGA、SVGA、VGA(VESA規格準拠)解像度信号に対応

アップ/クロスコンバート、I/P変換、アスペクト変換が可能なスケーラーを搭載

DVI信号では5mまでの映像信号距離をSDI信号変換で80mまで延長可能

※SDI 5CFBケーブルを使用した場合。SDI 3C2Vケーブルでは20m。ただし設置環境、受信装置に依存します。

前面LEDでステータス状態を表示

■LEDステータス
LED 状態
緑点灯 入力信号あり (スケーラー OFF)
青点灯 入力信号あり (スケーラー ON)
緑点滅 規格外の信号
消灯 入力信号なし
黄点滅 エラー

前面のMicro-USB端子とPCを接続し、設定、ファームウェア更新が可能

※設定ツール、ファームウェアのダウンロードはこちら

ファームウェア更新により装置特有の特殊解像度信号にも対応

※アップデートにより対応予定

狭所スペースでの施工を考慮し、BNC端子付ケーブル(120mm)搭載

カスケード接続が可能な電源送り端子を搭載し、複数台分の電源一括供給可能

※接続例は、HWS15A-12/A(TDKラムダ社製)。最大3台のカスケード接続が可能です。
※使用する電源装置の容量によって接続できる台数は異なります。

仕様

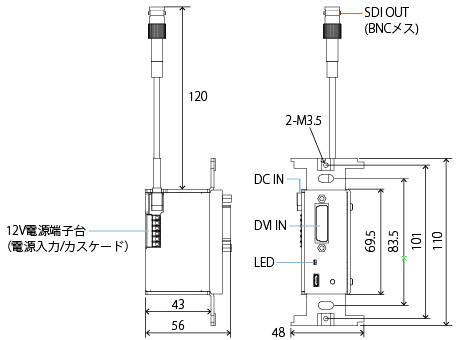

≪端子/外形寸法≫

≪仕様≫
映像入力 端子 DVI-D×1
※デジタル信号のみ、HDCP非対応
対応フォーマット 1920×1080/59.94p、1920×1080/59.94i、1280×720/59.94p、720×480/59.94i
VESAフォーマット
1680×1050/60Hz(WSXGA+)、1280×1024/60Hz(SXGA)、1024×768/60Hz(XGA)、800×600/60Hz(SVGA)、640×480/60Hz(VGA)
映像出力 端子 BNC (3G-SDI /HD-SDI共用)×1
対応フォーマット 1920×1080/59.94p Level-A/B、1920×1080/59.94i
※SDI音声は非対応
信号処理 スケーラー機能 アップ/クロス/スキャン・コンバート、I/P変換、アスペクト変換
入出力遅延 0フレーム ※スケーリングOFF時
最大2フレーム ※スケーリングON時
電源 12V電源端子台、DCジャックのどちらかを使用
※電源別売
消費電力 5W以下
動作温度範囲 5〜40℃
外形寸法 48(W)×110(H)×56(D)mm
※BNCケーブル除く
質量 135g

≪製品構成≫
●本体 ●マニュアル・保証書


≪オプション電源≫
・CWA用ACアダプター(1台用) 型番 : CWA-AC-ADP12W
※DC側のケーブル長1.8m
・CWA用ACアダプター(3台用) 型番 : CWA-AC-ADP24W
※最大3台のカスケード接続が可能、DC側のケーブル長1.8m
・DC電源延長ケーブル(20m) 型番 : CWA-DC-EXCBL-20


≪推奨ユニット型電源 (当社での取り扱いはございません。)
・HWS15A-12/A (TDKラムダ社製)
※最大3台のカスケード接続が可能


※電源/カスケード接続用ケーブルは、0.75 mm² (18AWG)を推奨。単線、より線共に0.2-1.5mm² (26-16AWG)まで使用可能
