ADMENIC IRD

ADMENIC IRD仕様

■ マスター端末(ADMENIC IRD-S) 仕様

DVI-D映像入力
※アナログRGBと排他利用
形状 DVI-D コネクタ×1 (HDCP非対応、音声非対応、コネクタ形状は DVI-I)
対応フォーマット 1920×1080/60p/59.94p/60i/59.94i、
1280×720/60p/59.94p
対応VESAフォーマット 1280×1024(SXGA)、1024×768(XGA)、800×600(SVGA)
※垂直周波数は60Hz
DVI-A(アナログRGB)映像入力
※DVIデジタルと排他利用
対応VESAフォーマット 1280×1024(SXGA)、1024×768(XGA)、800×600(SVGA)
※垂直周波数は60Hz
Sビデオ映像入力
※コンポジット入力と排他使用
形状 4ピンmini DIN×1
対応フォーマット NTSC
コンポジット映像入力
※Sビデオ入力と排他使用
形状 BNC×1
対応フォーマット NTSC
アナログオーディオ入力 RCAピンジャック×2
アンバランス 2チャネル(L/R)
アナログオーディオ出力 ステレオミニジャック×1
アンバランス 2チャネル(L/R)、アナログ音声信号のモニタ出力
マイク入力 ステレオミニジャック×1
ディスプレイ DVI-D×1(上段 : T1781専用)、DVI-I×1(下段 : T2381専用)
※タッチパネルディスプレイは、必ず当社指定品を指定のコネクタに接続
USB USB2.0準拠 (前面:タイプA×1、背面:タイプA×4)
USB3.0準拠 (背面:タイプA×2)
ネットワーク RJ-45×2 (1000Basse-T/100Base-TX/10Base-T対応)
シリアルポート D-Sub9ピン(オス)×2
その他 モノラル内蔵スピーカ×1
電源電圧 ACアダプタ AC100V(50/60Hz)
本体入力 DC12V
消費電力 最大約62W
動作温度範囲 5〜40℃
動作湿度 20%~80% (結露なきこと)
質量 本体 約3.2kg
ACアダプタ
(ACコード含まず)
約600g
外形寸法 212(W) × 88(H) × 270(D)mm (突起物除く)
212(W) × 99(H) × 281(D)mm (突起物含む)

クライアント端末(ADMENIC STB2-IRD) 仕様

映像出力 HDMI 対応フォーマット 1920×1080/59.94i、1920×1080/23.97p、1280×720/59.94p、 720×480/59.94p、NTSC (720×480/59.94i)
形式 HDMI形式 ※HDCP非対応
端子 HDMIタイプA×1
アナログRGB 対応フォーマット 1920×1080/59.94i、1280×720/59.94p、 NTSC (720×480/59.94i)
端子 ミニD-Sub 15ピン×1
ネットワークインターフェース 形式 10Base-T、100Base-TX、1000Base-T
端子 RJ-45モジュラコネクタ×2
シリアル通信ポート 形式 RS-232信号レベル準拠 シリアルポート
端子 D-Sub9ピン(オス)×1
USB 形式 / 端子 USB2.0準拠 (タイプA×2) USB3.0準拠 (タイプA×1)
電源電圧 DC12V 1.6A
消費電力 最大約24W
動作温度範囲 5~40℃ (結露なきこと)
質量 約1.4kg
外形寸法 (突起物除く) 195(W)×44(H)×188(D) mm

■ 専用オプション


※必ず下記製品を使用してください。
制御用タッチパネルディスプレイ EIZO T1781 (17型 / 投影型静電容量方式)
392(W)×143(H)×89~400(D) mm / 約4.8kg
画像表示用タッチパネルディスプレイ EIZO T2381W (23型 / 投影型静電容量方式)
557(W)×144(H)×89~401(D)mm / 約6.6kg
USBスピーカーフォン YAMAHA YVC-300
235(W)×46(H)×226(D) mm / 約0.8kg

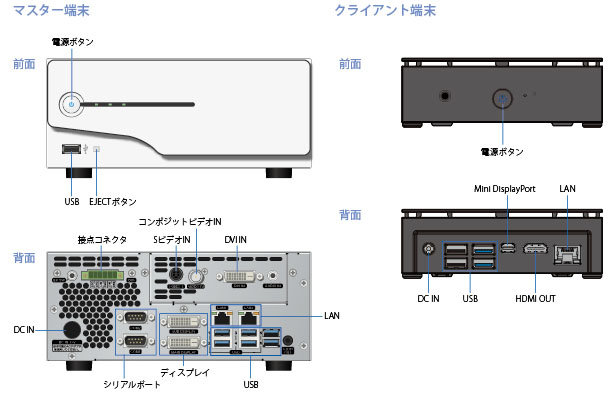

■ 前面/背面
