ADMENIC ANNOTATOR

ADMENIC ANNOTATOR仕様

■ ANT-S1000ハードウェア仕様

DVI-D映像入力
※アナログRGBと排他利用
形状 DVI-D コネクタ×1 (HDCP非対応、音声非対応、コネクタ形状は DVI-I)
対応フォーマット 1920×1080/60p/59.94p/60i/59.94i、
1280×720/60p/59.94p
対応VESAフォーマット 1280×1024(SXGA)、1024×768(XGA)、800×600(SVGA)
※垂直周波数は60Hz
DVI-A(アナログRGB)映像入力
※DVIデジタルと排他利用
対応VESAフォーマット 1280×1024(SXGA)、1024×768(XGA)、800×600(SVGA)
※垂直周波数は60Hz
Sビデオ映像入力
※コンポジット入力と排他使用
形状 4ピンmini DIN×1
対応フォーマット NTSC
コンポジット映像入力
※Sビデオ入力と排他使用
形状 BNC×1
対応フォーマット NTSC
アナログオーディオ入力 RCAピンジャック×2
アンバランス 2チャネル(L/R)
アナログオーディオ出力 ステレオミニジャック×1
アンバランス 2チャネル(L/R)、アナログ音声信号のモニタ出力
マイク入力 ステレオミニジャック×1
ディスプレイ DVI-I×1、DVI-D×1
接点コネクタ 6極端子台×1
USB USB2.0準拠 (前面:タイプA×1、背面:タイプA×4)
USB3.0準拠 (背面:タイプA×2)
ネットワーク RJ-45×2 (1000Basse-T/100Base-TX/10Base-T対応)
シリアルポート D-Sub9ピン(オス)×2
その他 モノラル内蔵スピーカ×1
電源電圧 ACアダプタ AC100V(50/60Hz)
本体入力 DC12V
消費電力 最大約62W
動作温度範囲 5〜40℃
動作湿度 20%~80% (結露なきこと)
質量 本体 約3.20kg
ACアダプタ
(ACコード含まず)
約0.60kg
外形寸法 (突起物除く) 212.0(W) × 88.0(H) × 270.0(D)mm

■ 対応ストリーム

解像度 1280x720推奨
※最大1920x1200までの映像入力、表示、伝送に対応
ビットレート 8~10Mbps (可変/ベストエフォート)
フレームレート 10~15fps (可変/ベストエフォート)
同時接続数 最大10※1
VPN対応プロトコル PPTP
※接続は1対1に限定。1対多の接続でVPNが必要な場合は、別途、対応ルータなどの導入を推奨

■ ADMENIC RDP動作環境

対応端末 iOS8以降が動作するiPad/iPhone※

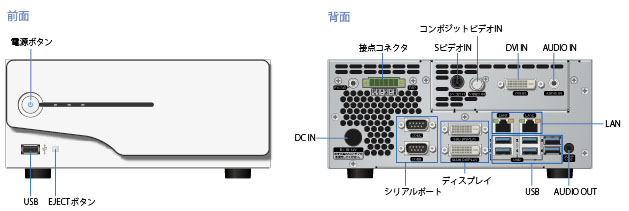

■ 本体背面
