CHZ-360-PTR

【販売完了】

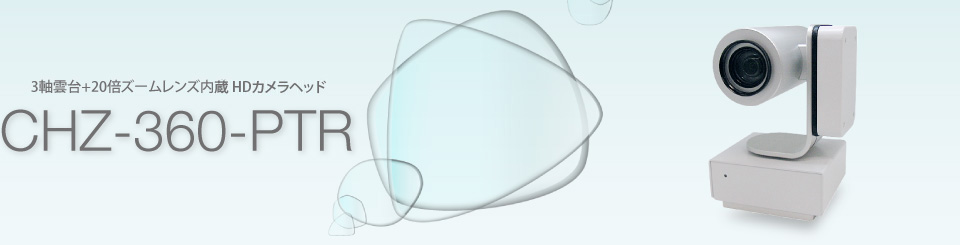

パン/チルト/ロールの3軸回転機構が一体となった光学20倍ズームレンズ内蔵カメラヘッド

CHZ-360-PTRは、20倍ズームを内蔵のカメラヘッドと、パン/チルト/ロールが可能な3軸雲台を一体型にしたHDカメラシステムです。
CMOSセンサーにQXGA対応の1/2.8型「SONY製 IMX036 (総画素数340万画素(有効画素数327万画素))」を搭載しています。

操作性に優れたカメラコントロールユニット

カメラコントロールユニットでは、カメラ映像の画質調整や外部制御等を行います。映像出力端子には、HDMIを備え1920×1080/60pの出力に対応(3G-SDIとHDMI同時出力)しています。RS-232Cや接点による外部制御、LAN接続によるネットワーク制御も可能です。大規模FPGAとメモリによるリアルタイムでの映像処理機能を搭載しています。

優れた設置性と低コスト運用

CHZ-360-PTRとコントールユニット/PCボード間は、最長20mを1本のツイストペアケーブル(要シールド、Cat7ケーブル等)※1で接続し、オプションのリピーターを使用することで、最大約100mまで延長可能※2です。ケーブル1本で、電源供給やビデオ信号の伝送が行えるので、設置性・可搬性に優れています。


  • ※1 ツイストペアケーブルは、専用オプションもしくは、動作確認済品をご使用ください。
  • ※2 リピーターを4つ使用。また、一部リピーターへの電源供給が必要になります。

Slot-In Camera 「SXH-360 Series」

PCでのカメラコントロール、画像処理や映像記録のために設計された新世代カメラシステム「SXH-360」のカメラヘッド部としても使用できます。ソフトウェア開発に必要なSDK(ドライバ、API、サンプルソフト)を無償※にて提供します。


※ サポートは有償となります。詳細はお問い合わせください。

さまざまなコントローラを用意

雲台やカメラヘッドのコントロールは、専用の赤外線リモコンや、コントロールユニットに接続したカメラコントローラ、PCアプリケーションから行えます。
