CHZ-1360-PTR

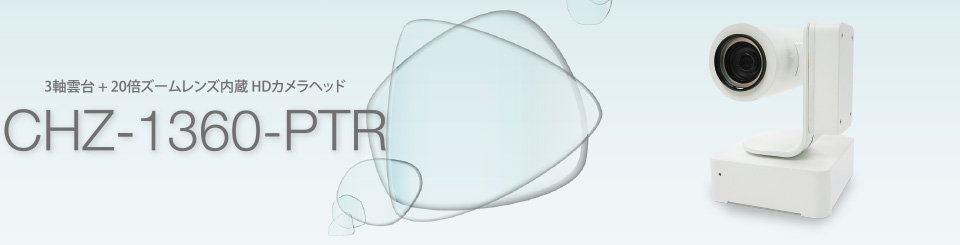

パン/チルト/ロールの3軸回転機構が一体となった光学20倍ズームレンズ内蔵カメラヘッド

CHZ-1360-PTRは、20倍ズームを内蔵のカメラヘッドと、高精度のステッピングモーターによるパン/チルト/ロールが可能な3軸雲台を一体型にしたフルHD(1920×1080)対応カメラシステムです。
CMOSセンサーに(総画素数218万画素(有効画素数200万画素))1/2.9型を搭載しています。


●パン回転範囲/±170°
●チルト回転範囲/+90°~-30°
●ロール回転範囲/±165°

操作性に優れたカメラコントロールユニット

対応するカメラコントロールユニット「MEC-4000CCU」は、カメラ映像の画質調整や外部制御等を行います。映像出力端子には、HDMIを備え1920×1080/59.94pの出力に対応(3G HD-SDIとHDMI同時出力)しています。RS-232Cや接点による外部制御、LAN接続によるネットワーク制御も可能です。大規模FPGAとメモリによるリアルタイムでの映像処理機能を搭載しています。

プレビュー映像に忠実なカメラコントロール

独自の制御プログラムにより、雲台のロール位置等に関係なくプレビュー映像を見ながら上下左右のコントロールが行えます。また、ズーム時でも位置の微調整が行いやすい処理がされています。

優れた設置性と低コスト運用

カメラヘッド(CHZ-1360-PTR)とコントールユニット(MEC-4000CCU)は、最長20mを1本のツイストペアケーブル(要シールド、Cat7ケーブル等)※1で接続し、オプションのリピーターを使用することで、最大約100mまで延長可能※2です。ケーブル1本で、電源供給※3やビデオ信号の伝送が行えるので、設置性・可搬性に優れています。


  • ※1 ツイストペアケーブルは、専用オプションもしくは、動作確認済品をご使用ください。
  • ※2 リピーターを4つ使用。また、一部リピーターへの電源供給が必要になります。
  • ※3 雲台制御にACアダプタによる電源供給が必要になります。

さまざまなカメラコントローラ

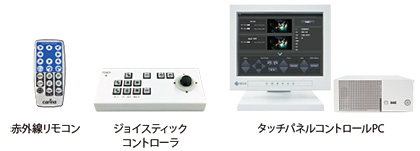

カメラのズーム制御や雲台のコントローラには、赤外線リモコンのほか、ジョイスティックコントローラやタッチパネルコントロールPCなどをオプションで用意しています。


※赤外線リモートコントローラII(型番:MEC-IRC02)の対応は、MEC-4000CCUのファームウェアを最新にする必要があります。詳細はお問い合わせください。
