MEDIASYNERGY NEX 仕様

■ ハードウェア仕様

  MS-NEX(R4) MS-NEX(R4)-WS MS-NEX(R4)-WD
映像入力 SDI 対応フォーマット 1920x1080/59.94p/50p、1920×1080/59.94i/50i、1280×720/59.94p/50p、
NTSC (720×480/59.94i)、PAL (720×576/50i)
形式 3G-SDI (SMTPE424M 準拠)、HD-SDI (SMPTE 292M 準拠)、SD-SDI (SMPTE 259M-C 準拠)
端子 BNC×1 (3G/HD/SD共用)BNC×2 (3G/HD/SD共用)BNC×1 (3G/HD/SD共用)
DVIデジタル 対応フォーマット 1920×1080/59.94p/50p、1920×1080/59.94i/50i、1280×720/59.94p/50p、
NTSC (720×480/59.94i)、PAL (720×576/50i)
※HDCP非対応
対応VESAフォーマット 1680×1050(WSXGA+)、1280×1024(SXGA)、 1024×768(XGA)、800×600(SVGA)
※垂直周波数は60Hz
端子 DVI-D×1
※アナログRGBと排他利用
DVI-D×1
※アナログRGBと排他利用
DVI-D×2
※アナログRGB映像入力と同時使用可
アナログRGB 対応フォーマット 1920×1080/59.94i/50i、1280×720/59.94p/50p、
NTSC (720×480/59.94i)、PAL (720×576/50i)
対応VESAフォーマット 1680×1050(WSXGA+)、1280×1024(SXGA)、 1024×768(XGA)、800×600(SVGA)
※垂直周波数は60Hz
端子 D-SUB15ピン(メス)×1
※DVIデジタルと排他利用
D-SUB15ピン(メス)×1
※DVIデジタルと排他利用
D-SUB15ピン(メス)×1
Sビデオ 形式 NTSC
端子 ミニDin 4ピン×1
コンポジットビデオ 形式 NTSC
端子 BNC×1 (コンポジット)
映像出力 SDI (スルー) 形式 3G/HD/SD-SDI入力のアクティブスルー
※本体電源On時のみ有効
端子 BNC×1 (3G/HD/SD共用)BNC×2 (3G/HD/SD共用)BNC×1 (3G/HD/SD共用)
DVIデジタル 形式 選択映像(SDI/DVIデジタル/アナログRGB/Sビデオ/コンポジットビデオ/スケーラ)のモニタ出力
※HDCP非対応
端子 DVI-D×1
Sビデオ 形式 NTSC/PAL 選択映像(Sビデオ/コンポジット/スケーラ)のモニタ出力
※コンポジットビデオ映像出力にも同じ映像が出力
端子 ミニDin 4ピン×1
コンポジットビデオ 形式 NTSC/PAL 選択映像(Sビデオ/コンポジット/スケーラ)のモニタ出力
※Sビデオ映像出力にも同じ映像が出力
端子 BNC×1 (コンポジット)
デジタル音声入力 形式 エンベデッドオーディオ
(SMPTE 299M/272M-A 準拠)
※ch1+ch2(2ch)もしくは、ch1~ch8(8ch)
端子 BNC×1 (映像と同じ)BNC×2 (映像と同じ)BNC×1 (映像と同じ)
アナログ音声入力 形式 アンバランス 2ch (L/R)
端子 RCAピンジャック×2
アナログ音声出力 形式 アンバランス 2ch (L/R)
※選択音声入力のモニタ出力
端子 ステレオミニジャック×2 (1つはシステムサウンド用)
内蔵スピーカー×1 ※L/Rミックス出力
ディスプレイ接続端子 端子 DVI-I×1
※タッチパネルディスプレイ接続用
ネットワークインターフェース 形式 10Base-T、100Base-TX、1000Base-T
端子 RJ-45モジュラコネクタ×2
シリアル通信ポート 形式 RS-232C準拠シリアルポート
端子 D-Sub9ピン(オス)×2
USB 形式/端子 USB2.0準拠 (前面:タイプA×1、背面:タイプA×4)
USB3.0準拠 (背面:タイプA×2)
接点入力 形式 入力2回路 / 出力1回路
※機能拡張用
端子 6極端子台×1
電源電圧 ACアダプタ入力:AC100V(50/60Hz)
本体入力:DC12V
消費電力 75W
動作温度範囲 5〜40℃ (結露なきこと)
外形寸法 (突起物除く) 260(W)×88(H)×270(D) mm
質量 約3.8Kg

■ 対応ストリーム仕様

映像符号化形式 ISO/IEC14496-10(H.264/AVC) High Profile level 4.2 対応
対応フォーマット 1920×1080/59.94p/50p、1920×1080/59.94i/50i、1440×1080/59.94i/50i、1280×720/59.94p/50p、720×480/59.94i、720×576/50i
※1440×1080/59.94i/50iは1920× 1080入力時に選択可能で、スケーリングしてエンコード
映像ビットレート 1920×1080/59.94p/50p
HWエンコーダ : 6Mbps~24Mbps (High Profile Level 4.2)
SWエンコーダ : 2Mbps~24Mbps (High Profile Level 4.2)
1920×1080/59.94i/50i
HWエンコーダ : 6Mbps~24Mbps (High Profile Level 4.0)
SWエンコーダ : 2Mbps~24Mbps (High Profile Level 4.0)
1440×1080/59.94i/50i
HWエンコーダ : 5Mbps~24Mbps (High Profile Level 4.0)
SWエンコーダ : 2Mbps~24Mbps (High Profile Level 4.0)
1280×720/59.94p/50p
HWエンコーダ : 4Mbps~24Mbps (High Profile Level 4.0)
SWエンコーダ : 2Mbps~24Mbps (High Profile Level 4.0)
720×480/59.94i、720×576/50i
HWエンコーダ : 2Mbps~10Mbps (Main Profile Level 3.0)
SW(SD)エンコーダ : 512kbps~5Mbps (Main Profile Level 3.0)
GOP構造 IBBP (Closed GOP)
音声符号化形式 MPEG4 AAC 2ch オーディオサンプリング周波数 : 48kHz
音声ビットレート HWエンコーダ : 128k、192k、256k、320k、384kbps
SWエンコーダ : 64k、96k、128k、192k、256k、320k、384kbps
多重化 ISO/IEC13818-1+Amd3準拠のMPEG2トランスポートストリーム
ISO/IEC 14496-12 ISO base media file format、ISO/IEC 14496-15 Advanced Video Coding (AVC) file format
ストリーミングプロトコル RTSP/RTP
動画配信方式 ユニキャスト/マルチキャスト

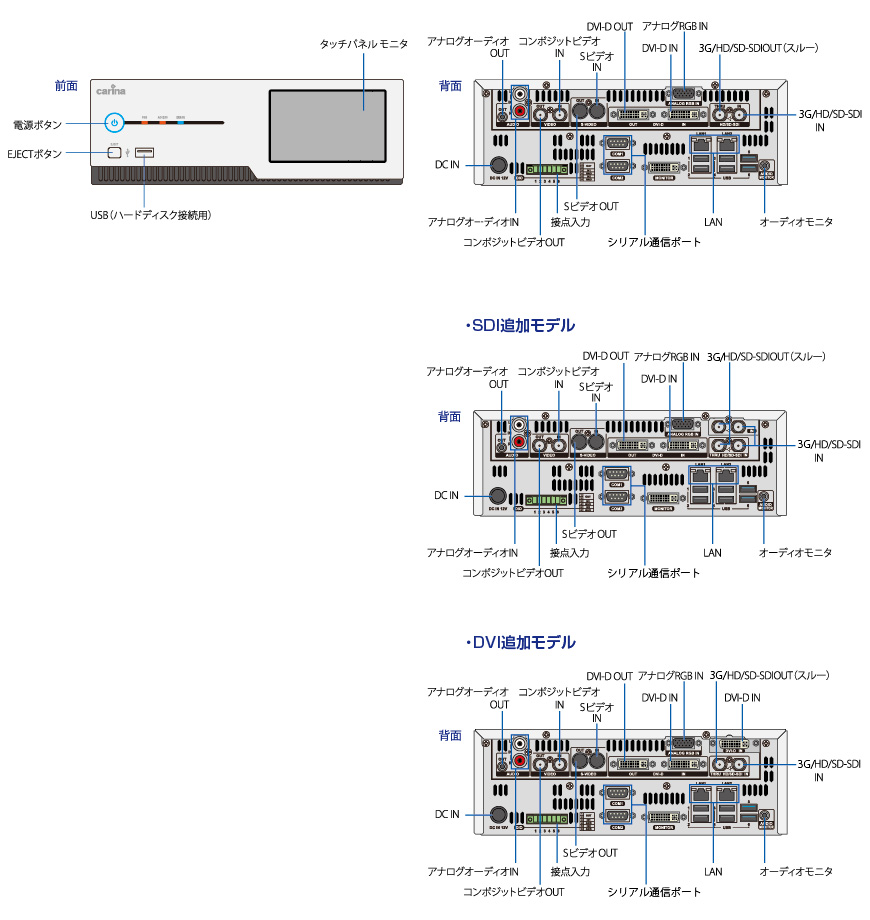

■ 前面/背面図
